Сегодняшняя статья посвящена ремонту ЖК-монитора CMV 19″ модели CM-922D. Претензия заключалась в отсутствии питания, как мне сообщил заказчик. Данный блок питания не был встроен в схему, поэтому необходим внешний блок питания для Вход на ЖК-монитор составляет 19 В при 3,1 А от источника питания.
Адаптер питания был подключен к блоку питания, и я мог видеть, что светодиод питания горит. Проверив выходное напряжение блока питания, я получил около 19 вольт, что уже хорошо. Даже если светодиод горит и выходное напряжение соответствует норме, это не означает, что блок питания может работать, когда к нему подключена нагрузка (ЖК-монитор). Однажды я столкнулся с 17-дюймовым ЖК-монитором Compaq, который имеет точное выходное напряжение от источника питания, но при подключении к монитору дисплей появлялся на долю секунды перед выключением. Как правило, в этом случае опытный человек скажет вам, что это может быть неисправна схема инвертора или проблемы с лампами.Вы будете удивлены, что фактической причиной отключения был источник питания.Он не может поддерживать выходное напряжение, когда на него есть нагрузка.
Этот тип неисправности обычно был вызван плохими конденсаторами фильтра на выходе вторичной цепи. Если у вас есть ESR-метр, вы можете быстро найти поврежденные электролитические конденсаторы. Если у вас нет манометра, просто замените торцевые крышки напрямую. Как упоминалось в моих предыдущих статьях по ремонту, чтобы убедиться, что блок питания действительно работает, вам нужна лампочка, которая будет работать как нагрузка. Убедитесь, что светодиод питания не мигает, когда лампа подключена к сети. Даже если он мигнет один раз, это означает, что регулировка неправильная и ее следует полностью проверить. В приведенном выше ЖК-мониторе китайского производства блок питания работает отлично!

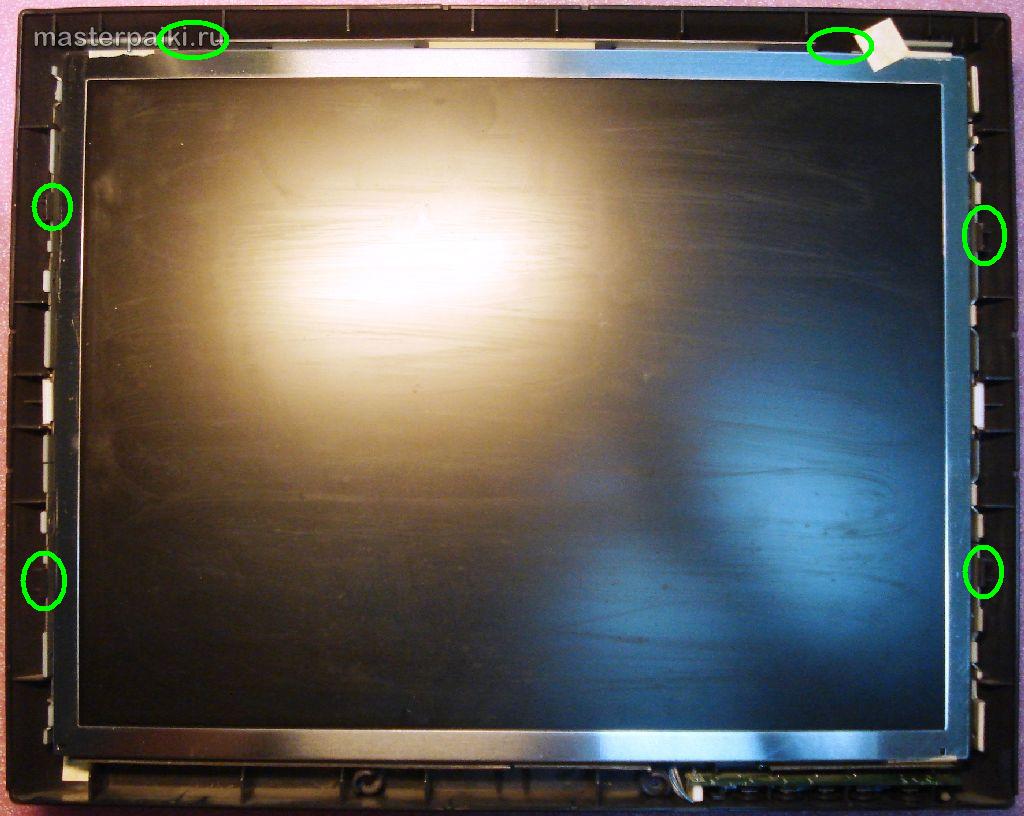

Поскольку я уже подтвердил, что блок питания в порядке, я сосредоточился на платах ЖК-дисплеев. Снять эту крышку оказалось очень легко, а после снятия металлического кожуха можно легко добраться до платы. Первым делом проверил предохранитель SMD на материнской плате. Если предохранитель разомкнется, на АЦП/СКАЛАР и ЦП не будет поступать питания, поэтому светодиод питания не загорится! Проверить этот предохранитель SMD было довольно просто, так как метод проверки такой же, как и у обычного предохранителя. Используйте аналоговый или цифровой измеритель, настроенный на диапазон омов или проверку непрерывности. Вы можете проверить предохранитель, пока он еще находится в цепи. Да, оказалось, что предохранитель перегорел.
Теперь есть один вопрос, на который нам нужно ответить. Что заставляет предохранитель размыкать цепь? Что ж, из того, что мы знаем о ремонте электроники, есть три возможности, почему предохранитель размыкает цепь. Во-первых, предохранитель может разомкнуться из-за своего срока службы. Некоторые предохранители могут прослужить много лет, а некоторые всего несколько лет. Другими словами, срок службы предохранителя зависит от качества используемых материалов. Во-вторых, внешний фактор, такой как перенапряжение, вызывает размыкание цепи предохранителя для защиты материнской платы. В-третьих, на самой материнской плате возникла проблема (например, короткое замыкание микросхем и других электронных компонентов), из-за которой перегорел предохранитель.
Если проблемы с ЖК-монитором относится к первой и второй категории, замена самого предохранителя однозначно решит проблему. Однако с этим ЖК-монитором замена самого предохранителя вообще не сработала и цепь предохранителя снова разомкнулась. У вас есть только два варианта решения такой проблемы. Сначала вы можете использовать внешний регулируемый источник питания, как описано в моих предыдущих статьях по ремонту, и подключить отрицательный выход источника питания к земле, а положительный к предохранителю (линия, ведущая к другим цепям) для обнаружения короткого замыкания. Медленно меняйте выходное напряжение и следите за потребляемым током. После подачи тока на один или два ампера приложите палец к любым электронным компонентам на материнской плате. Если вы обнаружили какие-либо компоненты, которые сильно нагреваются, это является причиной короткого замыкания.
В этой статье я сделаю это по-другому, чтобы обнаружить короткое замыкание. Вы готовы? Теперь, вместо замены предохранителя на точный номинал 3 ампера, я заменил его на предохранитель на 5 ампер. Цель, для которой я поставил предохранитель на 5 А вместо предохранителя на 3 А, заключалась в том, что «если предохранитель не перегорит, перегорит компонент, в котором есть короткое замыкание». Вы понимаете идею? Когда вы используете этот способ, чтобы заставить преступника произойти, могут произойти три вещи. Во-первых, блок питания может отключиться из-за большого тока, потребляемого материнской платой. Во-вторых, электронные компоненты короткого замыкания (IC, диод, конденсаторы, транзистор и т. д.) нагреваются, и их можно быстро обнаружить, прикоснувшись к ним. Помните, не держите его слишком долго, иначе, если закороченные компоненты станут слишком горячими, в цепи произойдет разрыв, и теперь вам будет трудно найти неисправность. В-третьих, вы можете услышать треск и искру от короткозамкнутого компонента. Отслеживайте, откуда исходит искра, и вы можете легко определить место, а иногда и фактический компонент, который генерирует искру.
В случае с ЖК-монитором выше я действительно увидел небольшую искру в верхней части материнской платы, когда я подключил разъем питания. Это подсказало мне точное местоположение, и когда я проверил керамический конденсатор SMD (который генерировал искру под ним) аналоговым измерителем, настроенным на диапазон X 10 кОм; на самом деле было небольшое короткое замыкание. Замена только предохранителя и керамического конденсатора SMD решила проблему отсутствия питания на этом 19-дюймовом ЖК-мониторе. В этом мониторе используется микросхема инвертора (OZ960G), A1084-25CM (регулятор напряжения 2,5 В), AMC1117-3.3 (регулятор напряжения 3,3 В), микросхема АЦП (MST8136B) и микросхема ЦП (MYSON MTV312MV64).
Вывод — всегда есть варианты, какие методы вы хотите использовать для обнаружения короткого замыкания. Если вы предпочитаете последнее, я предлагаю вам сначала сделать несколько фотографий, прежде чем что-то действительно сгорит за пределами описания. Благодаря изображениям вы, по крайней мере, будете знать, какие компоненты и даже номера деталей могут быть. Ну, всегда есть интересный способ решения электронных проблем, и это одна из причин, почему я так люблю ремонт электроники, потому что вы всегда можете поиграть в детектива и найти виновника — настоящее удовольствие! ой! Кстати, описанный выше метод можно применить к любому другому электронному оборудованию, и он не ограничивается только устранением неполадок. Удачной охоты, мой друг!
